產品特點

百葉自動排煙系統依據標準DGJ08-88-2000《民用建筑防排煙技術規程》、GB50045《高層民用建筑設計防火規范》、GBJ16《建筑設計防火規范》及企業標準內容設計制作的。

百葉式自動排煙系統廣泛受到喜愛粗礦明快風格的立面線條形式以及追求功能和經濟表現的最優化組合的建筑師和業主的青睞。

產品開啟角度90度，完全開敞；關閉時具有防雨水功能；開啟防失效保護，無需依靠電源供應。

采光或不采光，與建筑要求完全配合開啟時不突出立面，不受風力擾動整潔連續的立面線條，簡潔明快最經濟專業排煙通風解決方案之一。

使用范圍

百葉式自動排煙系統除了適用于安裝在側墻外，因其特殊的葉片結構設計，還完全勝任于安裝在屋頂或屋頂采光任務。

技術性能指標

主 電 源：220V/50HZ   380V/50HZ

控制電源：DC24V 10%

規格尺寸

百葉排煙窗規格尺寸與《建筑門窗洞口尺寸系列》（GB5824-86）一致，側幕墻排煙窗最大尺寸寬X高（2000mmX2000mm）

設計選用要點

自動排煙窗窗體材料為優質鋁合金型材，表面靜電粉末噴涂或氟碳烤漆處理，葉片采用4mm陽光板（聚碳酸酯）。

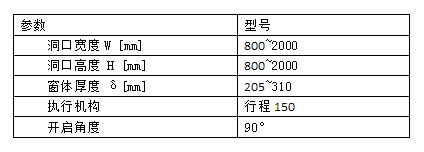

常用洞口尺寸及主要技術參數舉例見下表：

采用此排煙窗時需考慮留有控制箱及按鈕盒的安裝位置，以免無法安裝及有效控制。

電源及信號線應由電器安裝提供到距離電控箱1000mm的范圍內。

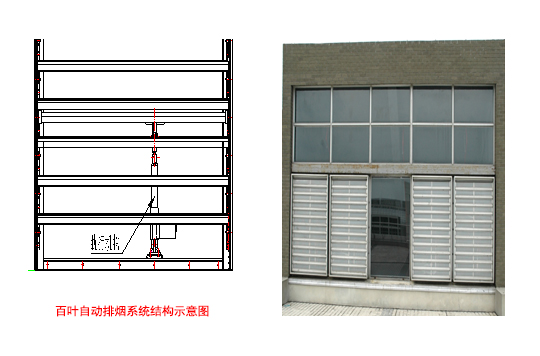

結構示意圖
