產品特點

側墻或幕墻自動排煙系統是一種精美的高水準專業排煙系統具備自動控制功能的自動排煙系統，作為一種專業設計的排煙裝置由消防自動排煙及自動報警聯動控制裝置組成，它包括窗體、執行機構、自鎖機構及自動控制系統。系統設計完全體現了在確保美觀和消防要求、幕墻結構和力學性能要求情況下最經濟優化解決方案。

使用范圍

適用于火災時煙霧或熱空氣自然上浮后，通過安裝在建筑物側墻的自動排煙系統排除出建筑物。

技術性能指標

主 電 源：220V/50HZ    380V/50HZ

控制電源：DC24V 10%

規格尺寸

側幕墻排煙窗規格尺寸與《建筑門窗洞口尺寸系列》（GB5824-86）一致，

側幕墻排煙窗最大尺寸寬X高（1800mmX1500mm）

設計選用要點

自動排煙窗窗體材料為優質鋁合金型材，表面靜電粉末噴涂或氟碳烤漆處理，玻璃一般采用5+6A+5鋼化中空安全玻璃。

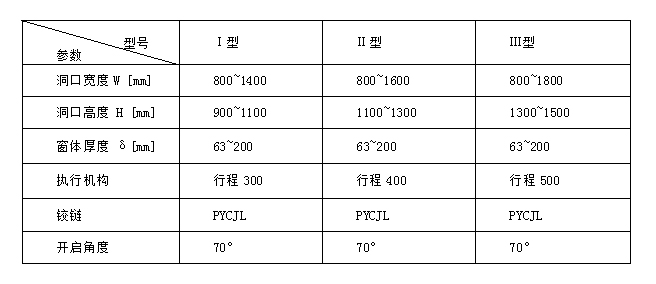

常用洞口尺寸及主要技術參數舉例見下表：

采用此排煙窗時需考慮留有控制箱及按鈕盒的安裝位置，以免無法安裝及有效控制。

電源及信號線應由電器安裝提供到距離電控箱1000mm的

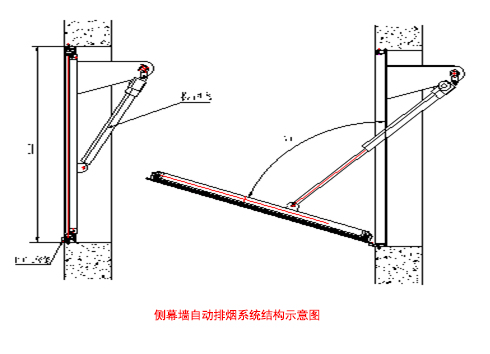

結構示意圖
